巻き込まれ事故:回転体への巻き込まれ

機械的安全対策事例

1.(1) シャフトカバーの設置、延長
シャフトカバー例1.
シャフトの上部を固定した金属で覆う
シャフトカバー例2.
シャフトの上部を開放可能な金属で覆う
(内部の洗浄可能)
事例1と2

シャフトカバー例3.
タンクの上部と隙間の無いように
全体を覆う(タンクの大きさは固定)
シャフトカバー例4.
タンクの蓋とシャフトカバーを
蛇腹状のカバーで連結する
事例1
1. (2) 仕込み口の改善、仕込み方法の改善
防護柵例1.
タンク上部に大まかな柵をする
シャフトカバー例1
防護柵例2.
タンク上部全体を網状の金属でカバーする
シャフトカバー例2

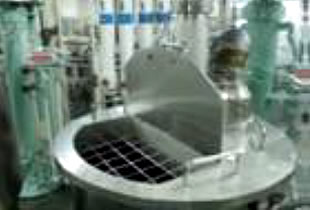

防護柵例3.
仕込み口に網状のカバーをする。
シャフトカバー例3
仕込み方法の改善:
内袋ビニール落下防止を
原料メーカーに依頼。
原材料納入形態を
紙袋からフレコンに変更。

機械的安全対策事例

2.(1) 緊急停止ボタンの設置
パトランプブザー
緊急停止ボタン例(下部左)
緊急停止ボタンは巻き込まれた時に停止できる位置に設置することが重要。
2.(2) パトランプ警報ブザーの設置
パトランプブザー

このパトランプは防爆仕様でないため、危険物エリアでは使用できず。
写真は水系エリアで使用している状況。

機械的安全対策事例

3.(1) 治具の改善

短いヘラ(W110mm×L310mm)から長いヘラ(W85mm×L2,700mm)に変更。
